明渠流量計

作者： | 發布時間：2020/4/24 14:53:50 | 瀏覽次數：

一、明渠流量計概述：

智能型明渠流量計是由流量顯示儀、流速計、液位計組成的流速面積法測流量的明渠測量流量系統。

智能明渠流量計系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。

二、明渠流量計工作原理：

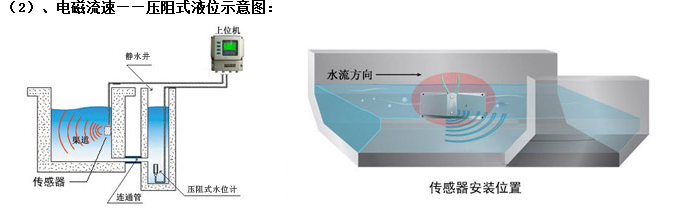

LDM-51智能型明渠流量系統顯示儀中微處理器根據傳感器實測的水位值、流速值和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，并按照預定的數學模型計算出渠道的斷面平均瞬時流量。

三、明渠流量計特點：

測量范圍大（0.05-10m/s），流量測量不受支流面回水的影響；
測量不受水中漂浮物、泥沙、氣泡和水位大幅度變化的影響，流速傳感器結構簡單、體積小、安裝方便對水流不產生阻力。標準渠道不需要改造即可直接安裝，安裝施工費用低；
儀表顯示功能：可同時顯示水位、斷面平均流速、斷面瞬時流量、累計流量等測量數據；
儀表輸出接口：脈沖（頻率）、RS485/RS232、（電流）；
儀表報警內容：水位超限、流量超限、流速超限等報警項；
具有數據永久保存功能，可在長期斷電的情況下保存設置參數和流量值；
儀表具有：有線、無線數據遠傳功能（GPRS無線通訊）；
通訊協議支持標準Modbus(RTU)協議；
儀表內置防雷功能；

四、明渠流量計主要技術指標
